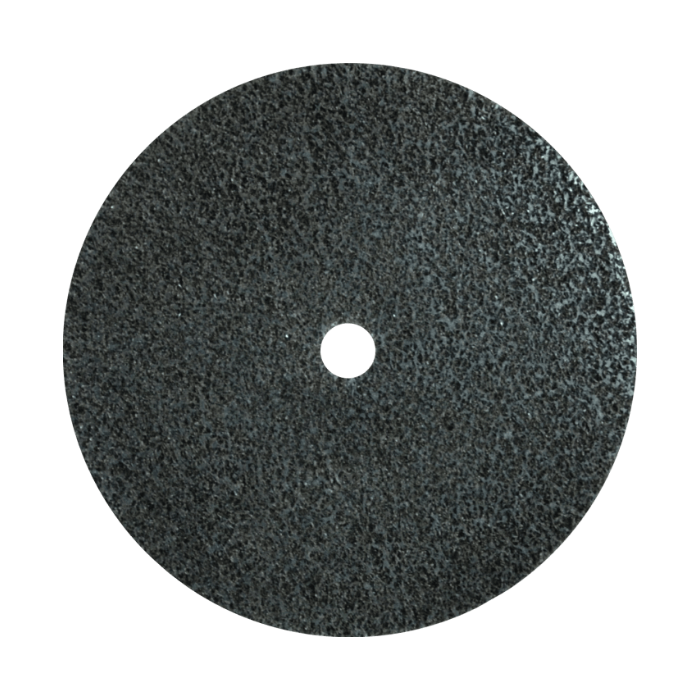

Круги доводочные
Использование объемного шлифовального полотна обеспечивает деликатную обработку, гибкость и меньшую
засаливаемость инструмента.
Ваши выгоды от использования кругов доводочных
Деликатность обработки
Повышенная производительность
Длительный срок службы
Стойкость к забиванию продуктами
шлифования
Высокое качество получаемой
поверхности
Удобство, простота и безопасность
эксплуатации
Технические характеристики кругов доводочных
Характеристики
Пример условного обозначения

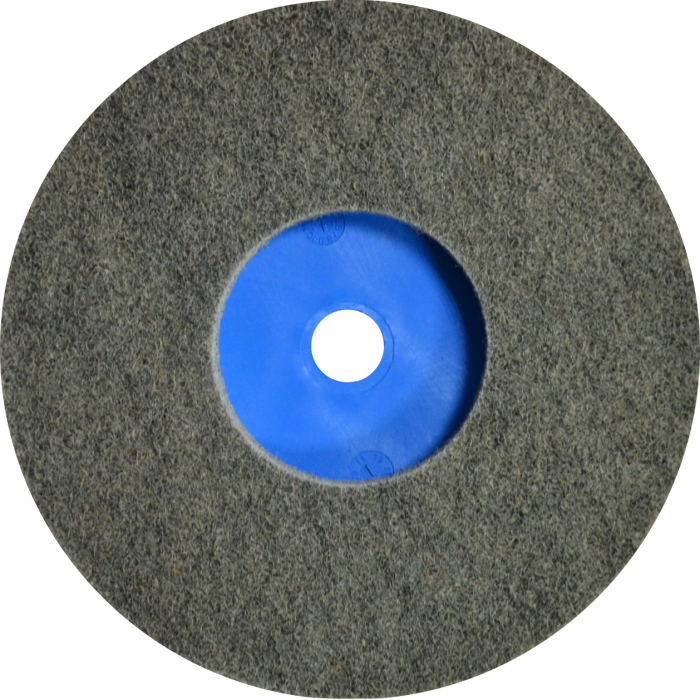

Круг доводочный 150х6х13 2SF ТУ 23.91.11-030-00223332-2023 , где:
круг — круг с радиальной рабочей поверхностью;
доводочный — материал рабочей части круга - прессованное шлифовальное полотно;
150 — внешний диаметр круга, мм;
13 — посадочный диаметр круга, мм;
2SF — 2 - плотность материала, S - шлифовальный материал карбид кремния зернистостью F - Fine;
ТУ 23.91.11-030-00223332-2023 — нормативный документ, согласно которому изготовлен круг.
Технические характеристики кругов торцевых доводочных
Характеристики
Пример условного обозначения

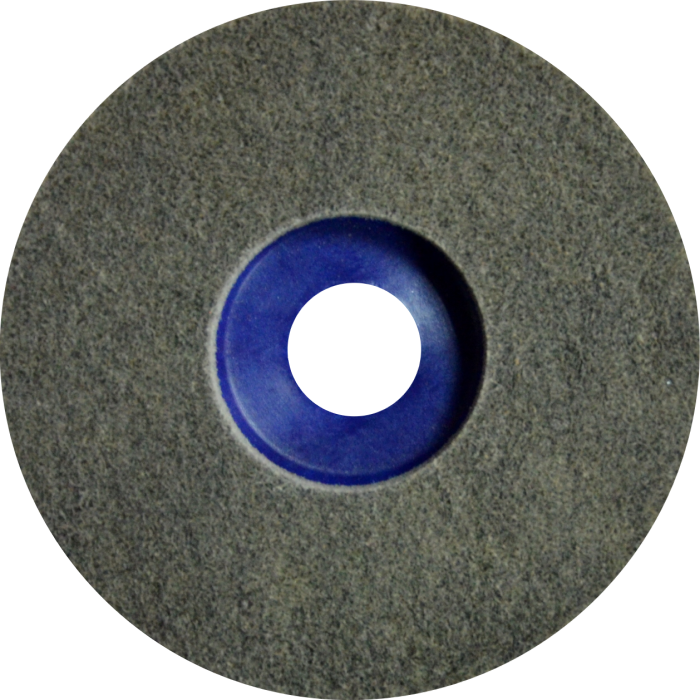

Круг торцевой доводочный 125х13х22 6АМ ТУ 23.91.11-024-00223332-2022 , где:
круг торцевой — круг с торцевой рабочей поверхностью;
доводочный - материал рабочей части круга - прессованное шлифовальное полотно;
125 — внешний диаметр круга, мм;
13 — толщина материала рабочей части круга, мм;
22 — посадочный диаметр круга, мм;
6АМ — 6 - плотность материала, А - шлифовальный материал оксид алюминия зернистостью М - Medium;
ТУ 23.91.11-024-00223332-2022 — нормативный документ, согласно которому изготовлен круг.
Круг торцевой доводочный 125х13х22 6АМ ТУ 23.91.11-024-00223332-2022 , где:
круг торцевой — круг с торцевой рабочей поверхностью;
доводочный — материал рабочей части круга - прессованное шлифовальное полотно;
125 — внешний диаметр круга, мм;
13 — толщина материала рабочей части круга, мм;
М14 — внутренняя резьбовая метрическая посадка круга 14 мм;
2SF — 2 - плотность материала, S - шлифовальный материал карбид кремния зернистостью F - Fine;
ТУ 23.91.11-024-00223332-2022 — нормативный документ, согласно которому изготовлен круг.
Выполняемые операции
Шлифование прямолинейных поверхностей
Удаление коррозии, оксидных пленок и цветов побежалости
Понижение или удаление рисок, царапин после шлифовки
Зачистка и полировка сварных швов
Удаление наплывов
В чем отличие кругов доводочных 2SF, 3SF и 6АМ?
| Маркировка | Зернистость | Структура (плотность 0-14) | Абразив | Примерная шероховатость Ra, мкм | Применение |
|
2SF |
F — Fine |
очень плотная - 2 |
S - карбид кремния |
0.8 – 1.6 |
для самой тонкой, чистовой доводки, где важна высокая точность и минимальная шероховатость |
|
3SF |
F — Fine |
плотная - 3 |
S - карбид кремния |
0.8 – 1.6 |
для финишного шлифования перед окончательной доводкой |
|
6AM |
M — Medium |
средняя - 6 |
А - оксид алюминия |
1.6 – 3.2 |
для грубого съема, черновой или предчистовой обработки |
Точное значение Ra зависит от материала заготовки, условий шлифования, степени износа круга.
Хотите получить образец для
испытаний?
Заполните форму и менеджер свяжется с Вами.

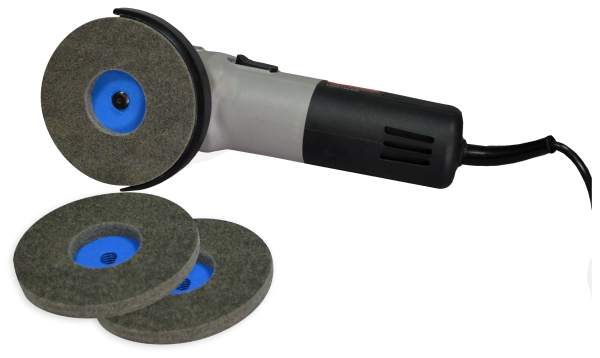

Оборудование для кругов доводочных
| Оборудование | Фото |
| Угловая шлифовальная машина |  |
| Оборудование |
Угловая шлифовальная машина |
Лабораторные испытания
| Цель испытания | Образцы для испытания | Обрабатываемый материал |
Режим испытаний |
|
Определение эффективности работы круга доводочного производства АО "БАЗ" в сравнении с кругами зарубежных производителей |
Круг доводочный 150х6х13 2SF производства АО "БАЗ" |
Нержавеющая сталь |
Скорость инструмента 4 000 об/мин. |
| Цель испытания |
Определение эффективности работы круга доводочного производства АО "БАЗ" в сравнении с кругами зарубежных производителей |
| Образцы для испытания |
Круг доводочный 150х6х13 2SF производства АО "БАЗ" |
| Обрабатываемый материал |
Нержавеющая сталь |
| Режим испытаний |
Скорость инструмента 4 000 об/мин. |
| Выгода | До 7 раз ниже стоимость обработки поверхности |
| Выгода |
| До 7 раз ниже стоимость обработки поверхности |

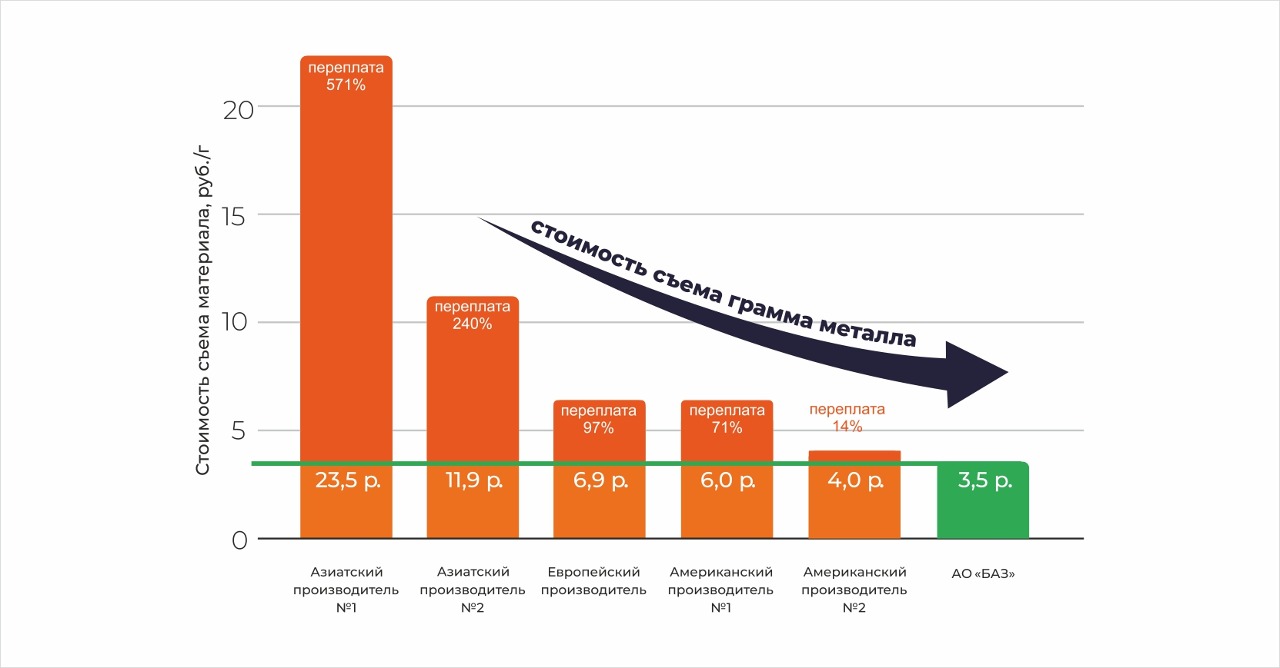

| Производитель | Стоимость съема материала, руб./г |
| АО «БАЗ» | 3,5 |
| Американский производитель №2 | 4,0 |
| Американский производитель №1 | 6,0 |
| Европейский производитель | 6,9 |
| Азиатский производитель №2 | 11,9 |
| Азиатский производитель №1 | 23,5 |
| Производитель | Стоимость съема материала, |
| АО «БАЗ» | 3,5 |
| Американский производитель №2 | 4,0 |
| Американский производитель №1 | 6,0 |
| Европейский производитель | 6,9 |
| Азиатский производитель №2 | 11,9 |
| Азиатский производитель №1 | 23,5 |

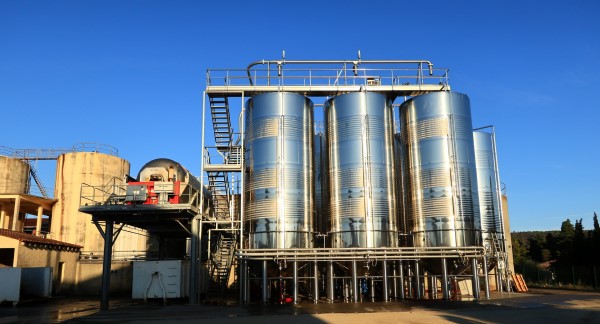

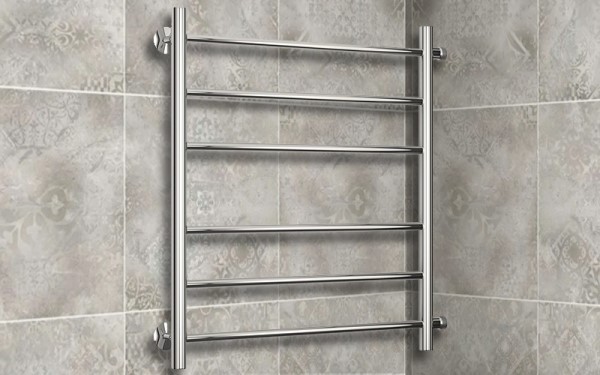

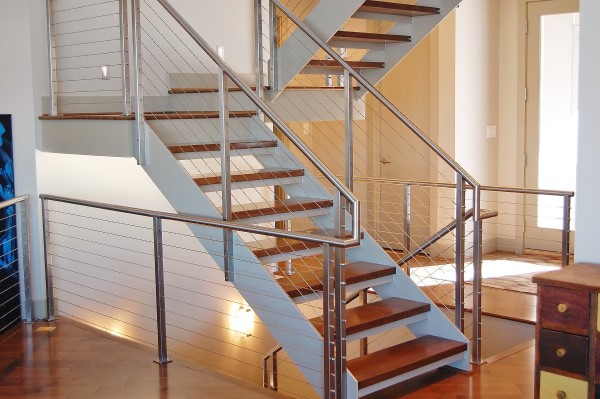

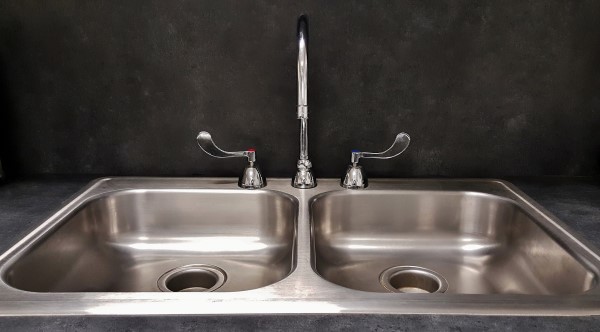

Области применения
